羅茨風機型號規格選型基本性能技術參數

瀏覽：發布日期：2023-03-13

羅茨風機的轉子通過齒輪而作等速反向旋轉，葉輪始終由同步齒輪保持正確的相位，羅茨風機兩葉輪相互嚙合，將進氣口與出氣口隔開，葉輪與機殼及墻板圍成封閉的基元容積，其大小在旋轉過程中不發生變化，風機運行過程中將基元容積內的氣體從進氣口推移到出氣口，以達到強制排氣的目的。風機輸送的風量與轉數成比例，三葉型葉輪每轉動一次由2個葉輪進行3次吸、排氣，與二葉型相比，氣體脈動變少，負荷變化小，機械強度高，噪聲低，振動也小。

羅茨風機的性能參數及技術要求：風機的性能參數是風機使用者對風機選型所依靠的重要指標，而風機的技術要求則規定了風機的使用方向，設計及制造要求。

　　1.1 性能參數

　　羅茨鼓風機的性能參數主要包括轉速、壓力、流量、軸功率及排氣溫度等。

　　1.2 技術要求

　　輸送空氣和中性無毒氣體的一般用途羅茨風機主要技術要求如下：

　　1.2.1介質

　　進氣溫度不高于40℃，氣體中固體微粒的含量不大于100mg/m3，微粒最大尺寸不大于鼓風機內部最小工作間隙的一半。

　　1.2.2設計要求

　?、僬麢C(jī)使用壽命應不少于10年，第一次大修前安全運行時間應不少于15000h。同步齒輪使用壽命應不低于25000h。

　?、谳S承部位的溫度應不高于95℃。使用普通機油潤滑時，油溫一般不高于65℃。

　　1.2.3制造要求

　?、偃~輪應作動平衡試驗，動平衡精度不低于G6.3級。皮帶輪應做靜平衡試驗。

　?、谳S與軸承配合部位的尺寸，同步齒輪及齒輪副的檢測項目，葉輪之間、葉輪與機殼及墻板間的間隙，均應符合設計規定。

　　③鼓風機及其配套件的外表面不允許有銹跡、碰傷。油漆表面不應有漏漆、堆漆、漆流、起泡、褶皺及色澤明顯差異等現象。

羅茨風機選型時，需要考慮的性能參數主要包括以下五個：轉速、壓力、流量、軸功率及排氣溫度。

1、轉速

羅茨風機主動軸在單位時間內旋轉的轉數，稱為風機轉速，是由電動機通過齒輪傳動到主動軸上的轉數。轉速的單位為r/min(轉/秒)。

2、壓力，分為壓力和升壓。

（1）壓力。羅茨鼓風機進、排氣口法蘭處的氣體壓力，稱為進氣壓力和排氣壓力。對羅茨風機而言，壓力通常指靜壓。常用單位有巴、千帕、兆帕（Mpa）和Pa（帕）。這些壓力單位之間的換算公式如下。

1MPa（兆帕）=10ba（巴）=1000KPa（千帕）=1000000Pa（帕）

（2）升壓。鼓風機進、排氣壓力之差即為升壓，也稱壓差。表達式為：ΔP=Pd-Ps（kPa）。

式中Ps——進氣壓力，Pd——排氣壓力，單位是kPa（千帕）。計算ΔP時，Ps、Pd均取【jue】對壓力，或者同時取表壓。

3.流量

單位時間內，氣體流經風機截面的質量或容積，稱為氣體通過該截面的質量流量或容積流量。

產品樣本和銘牌上標稱的流量，為特定條件下的容積流量。對羅茨風機而言，指進氣口處于標準吸入狀態，即溫度為20℃、壓力為101.325kPa、相對濕度為50%的空氣狀態時，單位時間內排出的氣體在進氣狀態下的容積；對真空泵，指進氣溫度為20℃、排氣壓力為101.325kPa時，單位時間內吸人的空氣在進氣狀態下的容積。常用單位有m3/s（立方米/秒）和m3/min（立方米/分鐘）。

另外，工程上通常以溫度為0℃、壓力為101.325kPa的狀態，作為衡量氣體流量的基準狀態。這一狀態下的容積流量稱為標準容積流量，以單位Nm3/min表示（N指標準狀態，m3是表示立方米，min是分鐘）。

4.軸功率

在一定流量和揚程下，單位時間內由原動機傳入羅茨風機主軸的功率，稱為羅茨風機的軸功率，風機在配備電機時，都需要留有裕量。常用單位為W（瓦）和KW（千瓦），

5.進、排氣溫度

羅茨風機進、排氣口法蘭處的氣體溫度，稱為進氣溫度和排氣溫度。進、排氣溫度之差稱為溫升，即：Δt=td-ts （℃），式中ts——進氣溫度，td——排氣溫度，溫度單位℃。

羅茨鼓風機型號參數選型表的由來

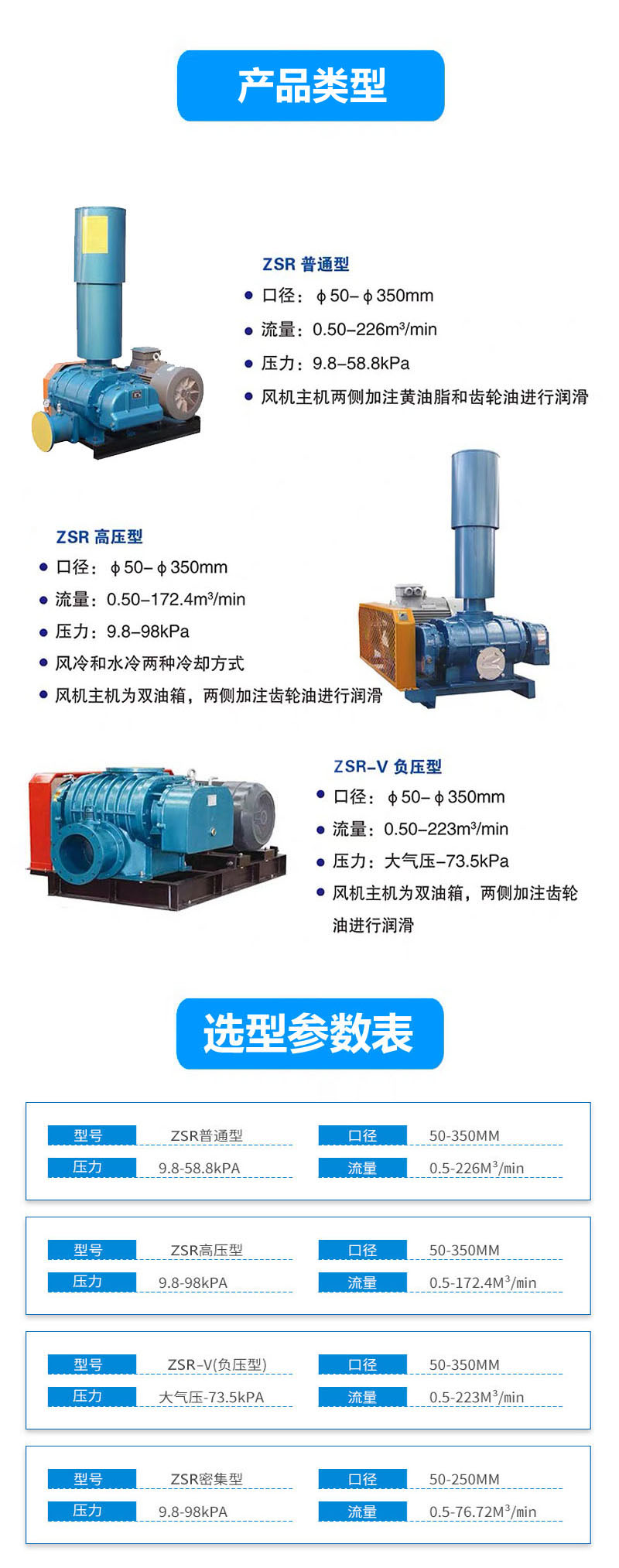

其流量從0.52m3/min-180m3/min，升壓9.8Kpa-98Kpa，共二十種機型，2500多種參數規格，且有體積小，流量大，噪音低，運行平穩可靠等特點，相應的主流型號有：ZSR50羅茨鼓風機、ZSR65羅茨鼓風機、ZSR80羅茨鼓風機、ZSR100羅茨鼓風機、ZSR125羅茨鼓風機、ZSR150羅茨鼓風機、ZSR175羅茨鼓風機、ZSR200羅茨鼓風機 、ZSR250羅茨鼓風機、ZSR300羅茨鼓風機、ZSR350羅茨鼓風機等。對應的電機功率從0.75kw-355kw。具體羅茨鼓風機型號參數表如下：

ZSR50型羅茨風機：流量：0.78-2.48m3/min 升壓：9.8kPa-58.8kPa

ZSR65型羅茨風機：流量：1.07-3.64m3/min 升壓：9.8kPa-58.8kPa

ZSR80型羅茨風機：流量：2.36-5.43m3/min 升壓：9.8kPa-58.8kPa

ZSR100型羅茨風機：流量：3.28-9.07m3/min 升壓：9.8kPa-58.8kPa

ZSR 125型羅茨風機：流量：5.37-12.48m3/min 升壓：9.8kPa-58.8kPa

ZSR 125L型羅茨風機：流量：8.05-20.11m3/min 升壓：9.8kPa-58.8kPa

ZSR 150型羅茨風機：流量：10.39-27.05m3/min 升壓：9.8kPa-58.8kPa

ZSR 175型羅茨風機：流量：19.65-40.57m3/min 升壓：9.8kPa-58.8kPa

ZSR 200D型羅茨風機：流量：21.50-45.70m3/min 升壓：9.8kPa-58.8kPa

ZSR 200型羅茨風機：流量：27.63-59.20m3/min 升壓：9.8kPa-58.8kPa

ZSR 225型羅茨風機：流量：33.19-71.08m3/min 升壓：9.8kPa-58.8kPa

ZSR 250B型羅茨風機：流量：54.77-77.55m3/min 升壓：9.8kPa-58.8kPa
